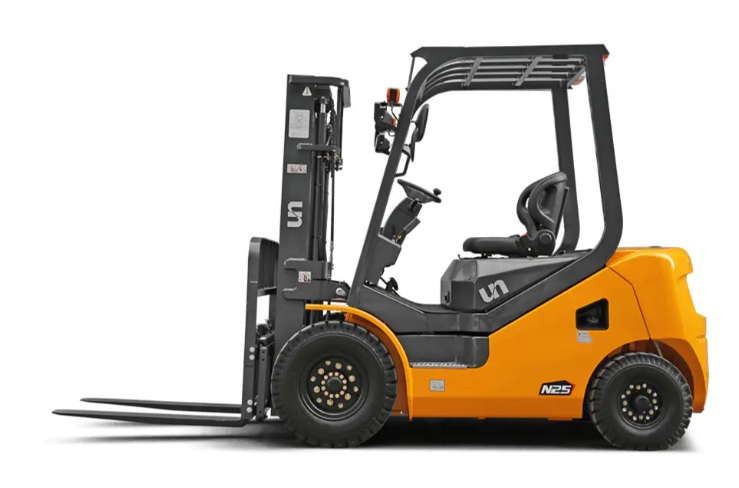

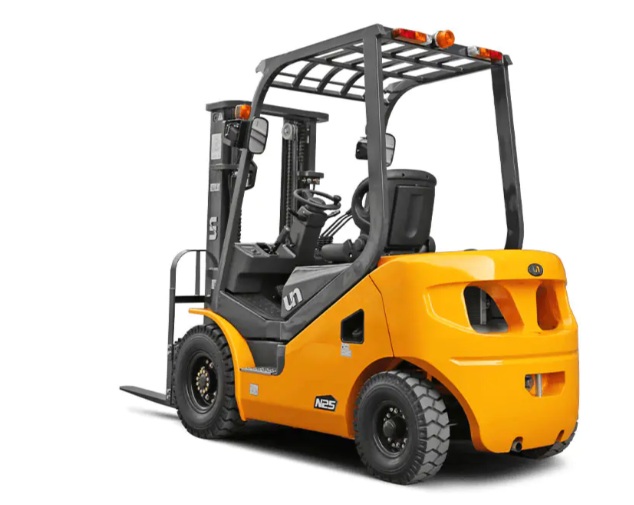

رافعات من 1.5 طن حتي 3.5 طن
بعد سنوات عديدة من التحسين والتحديث ، أصبحت الرافعة الشوكية الديزل يو ان من 1.5 طن حتي 3.5 طن واحدة من أفضل الرافعات الشوكية في الصين. إنها تتبنى التصميم الرائد وتكنولوجيا التصنيع ومجموعة نقل الحركة الموثوقة والأنظمة الهيدروليكية.
مواصفات الرافعة الشوكية من 1.5 طن حتي 3.5 طن ديزيل
|
|
المصنع |
|
يو ان |
||||||
|
|
موديل |
|
FD15T |
FD18T |
FD20T |
FD25T |
FD30T |
FD35T |
|
|
|
نوع الطاقة |
|
Diesel |
Diesel |
Diesel |
Diesel |
Diesel |
Diesel |
|
|
|
قدرة التحميل المقدرة |
Q(kg) |
1500 |
1800 |
2000 |
2500 |
3000 |
3500 |
|
|
|
مركز التحميل |
C(mm) |
500 |
500 |
500 |
500 |
500 |
500 |
|
|
|
ارتفاع الرفع المقدر |
H3(mm) |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
|
|
ارتفاع الرفع الحر |
H2(mm) |
100 |
100 |
100 |
100 |
100 |
100 |
|
|
|
حجم الشوكة (طول × عرض × تي) |
mm |
|
920x120x35 |
|
1070*120*40 |
|
1070x125x45 |
|
|
|
زاوية ميل الصاري (F / R ، a ° / β °) |
deg |
6°/12° |
6°/12° |
6°/12° |
6°/12° |
6°/12° |
6°/12° |
|
|
|
الشوكة المتدلية (مركز العجلة للوجه الشوكة) |
X1(mm) |
409 |
409 |
479 |
479 |
484 |
484 |
|
|
|
عبء خلفي |
X2(mm) |
470 |
470 |
520 |
520 |
595 |
635 |
|
|
|
الخلوص الأرضي (أسفل الصاري) |
H7(mm) |
110 |
110 |
130 |
130 |
145 |
145 |
|
|
|
الطول إلى وجه الشوكة (بدون شوكة) |
L1(mm) |
2285 |
2285 |
2660 |
2660 |
2700 |
2775 |
|
|
|
العرض الكلي |
B1(mm) |
1082 |
1082 |
1150 |
1150 |
1225 |
1225 |
|
|
|
ارتفاع الصاري المنخفض |
H1(mm) |
2025 |
2025 |
2055 |
2055 |
2070 |
2070 |
|
|
|
ارتفاع ممتد للصاري (مع مسند ظهر) |
H4(mm) |
4055 |
4055 |
4070 |
4070 |
4070 |
4070 |
|
|
|
ارتفاع الحرس العلوي |
H5(mm) |
2160 |
2160 |
2215 |
2215 |
2235 |
2235 |
|
|
|
تحول نصف قطر (خارج) |
Wa(mm) |
2100 |
2100 |
2365 |
2365 |
2425 |
2500 |
|
|
|
عرض الممر الأدنى للمنصات النقالة |
mm |
3700 |
3700 |
4120 |
4120 |
4180 |
4255 |
|
|
|
سرعة السفر (بدون تحميل) |
km/h |
14.5 |
14.5 |
19 |
19 |
19 |
19 |
|
|
|
سرعة الرفع (حمولة كاملة) |
mm/sec |
560 |
560 |
510 |
510 |
430 |
400 |
|
|
|
خفض السرعة (حمولة كاملة) |
mm/sec |
450 |
450 |
450 |
450 |
450 |
450 |
|
|
|
سحب Max.Drawbar (حمولة كاملة / بدون تحميل) |
KN |
17(14.5) |
17(14.5) |
17(14.5) |
17(14.5) |
16(15.7) |
16(15.7) |
|
|
|
Max.Gradeability (حمولة كاملة) |
% |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
|
الإطارات (الأمامية × 2) |
mm |
6.50-10-10PR |
6.50-10-10PR |
7.00-12-12PR |
|
28x9-15-12PR |
28x9-15-12PR |
|
|
|
الإطارات (الخلفية × 2) |
mm |
5.00-8-10PR |
5.00-8-10PR |
|
6.00-9-10PR |
6.50-10-10PR |
6.50-10-10PR |
|
|
|
الوزن الكلي |
kg |
2860 |
2990 |
3385 |
3605 |
4460 |
4775 |
|
|
|
توزيع وزن المحور الأمامي (حمولة كاملة) |
kg |
3815 |
4120 |
4846 |
5494 |
6714 |
6997 |
|
|
|
توزيع وزن المحور الخلفي (حمولة كاملة) |
kg |
545 |
720 |
538 |
610 |
746 |
777 |
|
|
|
توزيع وزن المحور الأمامي (بدون تحميل) |
kg |
1200 |
1170 |
1354 |
1442 |
1784 |
1910 |
|
|
|
توزيع وزن المحور الخلفي (بدون تحميل) |
kg |
1660 |
1820 |
2031 |
2163 |
2676 |
2865 |
|
|
|
بطارية |
V/Ah |
12/90 |
12/90 |
12/90 |
12/90 |
12/90 |
12/90 |
|
|
|
سعة خزان الوقود |
L |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
|
ضغط التشغيل (للملحقات) |
Mpa |
14.5 |
14.5 |
17.5 |
17.5 |
17.5 |
17.5 |
|
